Cantidad de pedido mínima:1
Modelo: T042B008
Marca: Esen

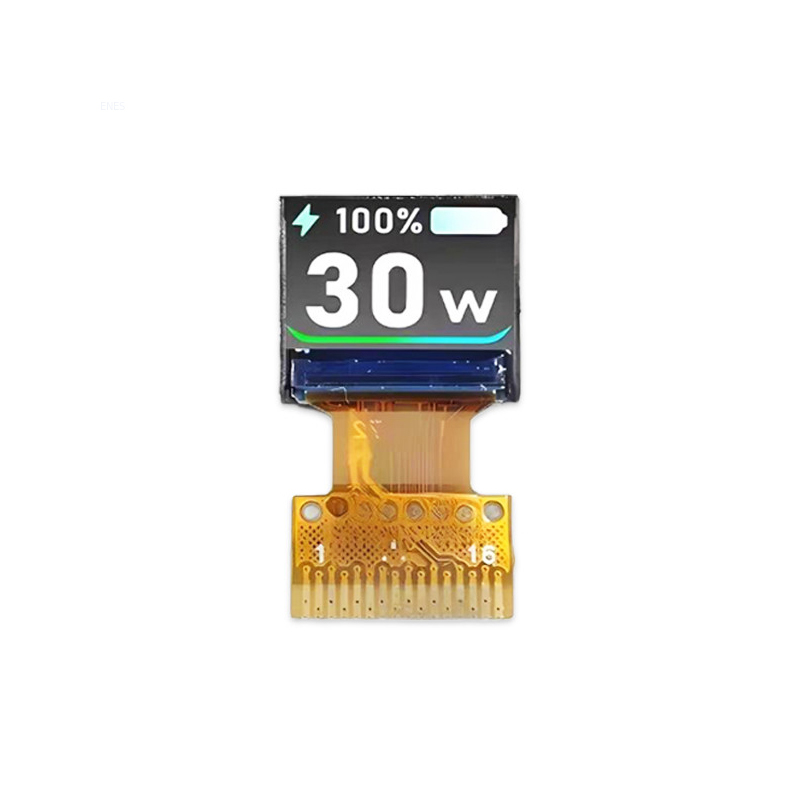

Esen presenta la pantalla MINI TFT de 0.42 '' (modelo: T042B008): una pantalla LCD TFT ultra compacta diseñada para aplicaciones críticas espaciales. Como una de las pantallas TFT de color más pequeñas en el mercado, combina una resolución de 96x54, ángulos de visualización de IPS completo y el IC del controlador ST7735P3 confiable, todo empaquetado en un módulo de 12.32 × 12.09 × 1.5 mm. Originario de Shenzhen, China, esta pequeña LCD TFT de grado industrial se adhiere a los estándares de ROHS, lo que lo hace adecuado para mercados globales con estrictos requisitos ambientales.
Diseñada con una interfaz de 4SPI y una FPC de soldadura de 16 pines, la pantalla permite una integración perfecta en dispositivos pequeños al tiempo que entrega la transmisión de datos estable. Su modo de visualización normalmente negro y su 65% de gama de colores NTSC típica aseguran imágenes claras y vibrantes, incluso en condiciones de poca luz. Ya sea que se use en dispositivos portátiles, sensores IoT o mini controles industriales, esta pantalla equilibra la miniaturización, el rendimiento y la durabilidad, un sello de la filosofía de productos de Esen.
La pantalla Mini TFT de 0.42 '' cumple con los estándares electrónicos industriales y de consumo, con parámetros detallados adaptados a necesidades de factor de forma pequeña:
Elegir la pantalla mini TFT de 0.42 '' de Esen ofrece un valor tangible para los compradores globales:
El diseño Ultra-Mini le permite reducir el tamaño general de su producto, eliminando la necesidad de grandes recintos. Esto reduce los costos del material y hace que su producto sea más competitivo en los mercados donde la portabilidad es importante (por ejemplo, wearables, IoT).
Interfaz 4SPI estandarizada y el control del controlador ST7735P3 preestimado. Esen proporciona hojas de datos, diagramas de pinout y código de muestra, para que su equipo pueda integrar la pantalla en días en lugar de semanas. Los pedidos de muestra (disponibles sin mínimo) le permiten validar los diseños rápidamente.
Con una capacidad de suministro mensual de 300k unidades, ESEN cumple con las necesidades de producción de lotes pequeños (1000 PC) y a gran escala. Las asociaciones directas con los proveedores LCD Glass y IC aseguran que no hay escasez de componentes, incluso durante las interrupciones globales de la cadena de suministro.
El cumplimiento de ROHS evita multas y retrasos regulatorios en los mercados clave. El estricto control de calidad (pruebas de pre-envío del 100%) garantiza una tasa de defectos por debajo del 0.1%, reduciendo las devoluciones y las quejas de los clientes. Esen también proporciona informes de prueba por lotes para fines de auditoría.
Desde la integración del panel táctil hasta los ajustes de longitud de FPC, las opciones de personalización le permiten adaptar la pantalla a sus necesidades exactas. Esto elimina la necesidad de comprometerse en el diseño o la funcionalidad, asegurando que su producto se destaque.
La pantalla mini TFT de 0.42 '' se adhiere a los estándares internacionales, asegurando la compatibilidad con los mercados globales:
Esta certificación restringe 10 sustancias peligrosas (incluidos plomo, mercurio y cadmio) en componentes electrónicos. La exhibición de Esen es totalmente compatible con el ROHS, lo que la hace elegible para la venta en la Unión Europea, Estados Unidos, Japón, Corea del Sur y otras regiones con regulaciones similares. Cada lote viene con un informe de prueba ROHS, simplificando la autorización aduanera y el registro de productos.
Si bien no es una certificación formal, la pantalla cumple con los criterios internos de grado industrial de Esen, que incluyen:
Estas pruebas aseguran que la pantalla funcione de manera confiable en entornos industriales y de consumo duros.
Esen proporciona una hoja de datos completa para el modelo T042B008, disponible para descargar aquí: TFT042B008.PDF . La hoja de datos incluye diagramas eléctricos detallados, definiciones de pines y curvas de rendimiento, esencial para los equipos de ingeniería que integran la pantalla en sus productos.
Esen ofrece personalización flexible para que coincida con las necesidades únicas de su proyecto: el 95% de sus pantallas LCD TFT se adaptan a los requisitos del cliente. Para la pantalla mini TFT de 0.42 '', las opciones de clave incluyen:
Ajuste la longitud de FPC (estándar: 20 mm; personalizado: 5 mm a 30 mm) para que se ajuste a su diseño de PCB. Modifique las definiciones de PIN (por ejemplo, reasignar CS o restablecer pines) para evitar conflictos con otros componentes. Los materiales FPC de alta temperatura están disponibles para aplicaciones expuestas a 60 ℃+ entornos.
Agregue un panel táctil para la funcionalidad interactiva:
Personalice la luz de fondo de 1 liderado para adaptarse a su entorno:
Aplicar recubrimientos para mejorar la usabilidad:
Soporte completo de ODM para el desarrollo de productos de extremo a extremo: el equipo de I + D de ESEN puede diseñar módulos de visualización personalizados (incluida la integración de PCB) para que coincida con el factor y la funcionalidad de forma de su dispositivo. La impresión del logotipo en el módulo de pantalla o el empaque también está disponible para la marca.
Para solicitar una cotización de personalización, proporcione sus requisitos (por ejemplo, longitud de FPC, tipo de contacto, cantidad) a través de los canales de contacto oficiales de ESEN. Se proporcionará una evaluación técnica y una estimación de costos dentro de los 3 días hábiles.
El MOQ estándar para pedidos a granel es de 1000 pcs. Para pedidos de muestra (para pruebas y validación), no hay mínimo: puede ordenar 1–5 unidades. Para pedidos personalizados (p. Ej., Con paneles táctil o FPC modificado), MOQ puede ajustarse en función de la complejidad de personalización.
El tiempo de entrega varía según el tipo de pedido:
- Muestras (en stock) : 3–5 días hábiles a través de Express Shipping (DHL/FedEx).
- Pedidos a granel estándar (1000–10,000 PC) : 2–4 semanas desde la confirmación del depósito.
- Pedidos personalizados : 4–5 semanas (incluye diseño, creación de prototipos y producción).
Para pedidos grandes (≥100,000 PC), las opciones de flete de mar están disponibles para reducir los costos de envío.
Esen apoya los métodos de pago global para conveniencia:
- T/T (transferencia telegráfica) : 30–50% de depósito por adelantado, saldo antes del envío (más común para los pedidos a granel).
- L/C (Carta de crédito) : Aceptado por pedidos grandes (≥ $ 50,000) para reducir el riesgo de pago.
Para los pedidos de muestra, hay otros métodos de pago seguros: comuníquese con el equipo de ventas de Esen para obtener más detalles.
Sí, Esen ofrece una garantía de 12 meses para defectos no artificiales, que incluyen:
- Píxeles muertos (más de 2 en el área activa).
- Falla de la luz de fondo o pérdida significativa de brillo (por debajo del 50% del valor típico).
- Errores de comunicación SPI causados por defectos de componentes.
El daño artificial (por ejemplo, rasguños, soldadura inadecuada) no está cubierto. Los reclamos de garantía se procesan rápidamente, con reemplazos o reembolsos proporcionados según sea necesario.
Sí. El equipo técnico de Esen ofrece:
- Recursos de controlador gratuito (código de muestra para Arduino, ESP32 y otras MCU comunes).
- Hojas de datos detalladas y diagramas de pinout.
- Solución de problemas de soporte para la comunicación SPI o los problemas de funcionalidad de visualización.
El soporte está disponible a través de canales técnicos oficiales, con tiempos de respuesta dentro de las 24 horas hábiles.
Sí. La cartera de pantalla TFT de ESEN varía de 0.42 pulgadas a 15.6 pulgadas, con varias resoluciones (p. Ej., 240x240, 800x1280, 1920x1080), interfaces (RGB, LVDS, MIPI) y opciones de brillo. Ya sea que necesite un mini TFT más pequeño o una pantalla industrial más grande, ESEN puede cumplir con sus requisitos: comuníquese con el equipo de ventas para un catálogo de productos.
