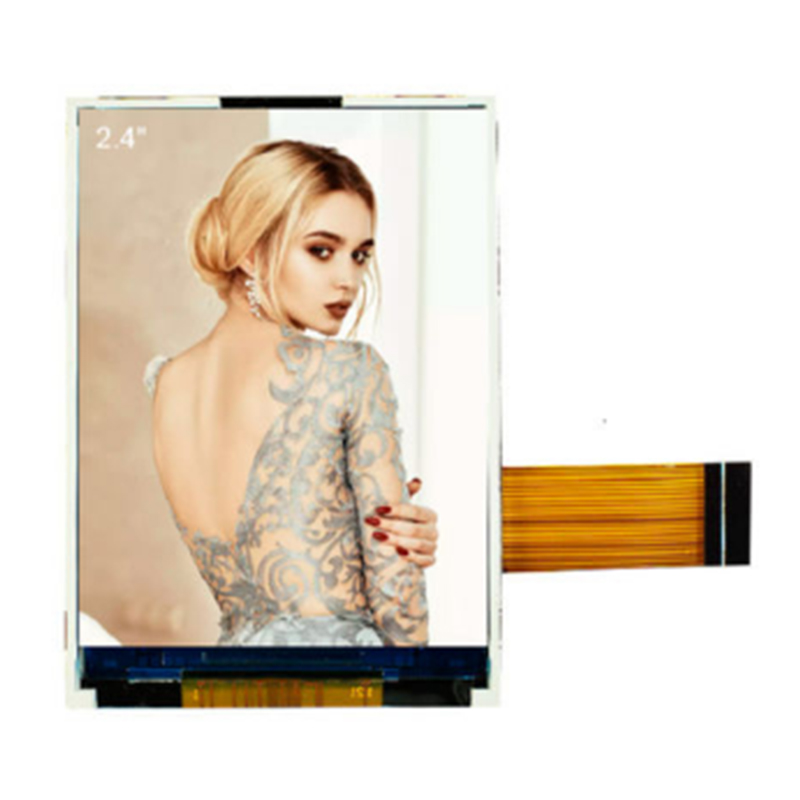

Pantalla TFT de 2.4 pulgadas Pantalla LCD ST7789V IPS

Especificaciones clave/características especiales:

Tamaño: 2.4 pulgadas TFT
Dimensión LCM: 42.72 (w) * 60.26 (h) * 2.35 (t) mm
Área activa LCD: 36.72* 48.96 mm
Número de puntos: 240 * RGB * 320píxel
Tipo LCD: A-Si Tft
Dirección de visión: todo
Driver IC: ST7789V
Tipo de interfaz: MCU
Temperatura de funcionamiento: -20 ℃ ~ 70 ℃
Temperatura de almacenamiento: -30 ℃ ~ 80 ℃
Tipo de luz de fondo: 4 LED
Brillo: 280-300CD/m2

Cualquier marca registrada o imágenes de terceros que se muestren aquí son solo para fines de referencia. No estamos autorizados a vender ningún artículo con tales marcas comerciales de pantalla .

La estructura de TV LCD incluye principalmente: módulo LCD, módulo de fuente de alimentación, módulo de accionamiento (principalmente incluido el tablero principal y la placa de sintonizador) y el módulo de botones. En general, el fabricante ha probado el módulo LCD para la compatibilidad electromagnética (EMC) antes de la producción. EMC es un tema inevitable e importante en el diseño de TV LCD. Si el diseño de EMC no es bueno, conducirá a una tolerancia a la interferencia débil, ondas de agua y problemas estroboscópicos durante la transmisión de TV, y en casos graves, no podrá verlo. El siguiente describe principalmente brevemente el diseño de las partes clave de EMC:

1. Todo el diseño de la máquina OLED transparente
El uso de la cubierta de blindaje: en general, el módulo LCD, la placa de control principal y la parte de la fuente de alimentación necesitan una cubierta de blindaje.
La frecuencia principal del chip principal es la causa principal de la interferencia electromagnética. Los armónicos de frecuencia de la frecuencia principal tienen más probabilidades de causar interferencia electromagnética. En el experimento EMC, la interferencia electromagnética de los armónicos de frecuencia de la frecuencia principal es muy grande. Se deben agregar ciertas medidas de blindaje al chip principal durante el diseño. La principal medida de blindaje es agregar un escudo de metal a la placa digital. Agregar una cubierta de blindaje es la forma más efectiva de resistir el módulo de pantalla LCD de interferencia electromagnética .
2. Panel táctil del proyecto de diseño de la placa del conductor
La placa de conducción principal de LCD TV incluye principalmente: parte de señal analógica, parte del circuito digital de alta velocidad, parte de la fuente de alimentación DC-DC de fuente de ruido. En la placa de conducción del televisor LCD, el terreno de la parte de la fuente de alimentación (DC-DC) se separa principalmente del suelo de otras partes, como la decodificación y el procesamiento de chips principales para reducir la interferencia de la fuente de alimentación a la pantalla de imagen y TV Sound Liquid Crystal Display .
Parte de la fuente de alimentación DC-DC: en la placa de circuito impreso, la línea de alimentación y la línea de tierra son las más importantes. Deje que el circuito analógico y el circuito digital tengan sus propias rutas de potencia y tierra, respectivamente. El medio más importante para superar la interferencia electromagnética es a tierra.
Chip integrado: en el mismo chip integrado, el terreno analógico y el terreno digital también se colocan por separado. Por ejemplo, el chip de conversión analógico a digital AD9883 AD9883 a menudo se usa en la placa de conducción principal de LCD TV. Podemos separar el terreno de la parte analógica del chip del suelo de la parte digital al diseñar la placa de circuito impreso. Finalmente, se usa un cable relativamente corto para conectar los dos puntos individuales. O conecte los dos motivos a través de un condensador de derivación de 1NF.
Tres, transistor de película delgada de diseño de módulo de potencia
Las dos funciones principales de la fuente de alimentación son impulsar la luz de fondo de la pantalla LCD y proporcionar potencia de CC para otros módulos (incluidos los módulos de unidad y los módulos clave). El diseño del módulo de potencia afecta directamente todo el sistema. Si el diseño no es bueno, causará grandes ondas de agua en la televisión y, en casos severos, hará que la televisión sea inutilizable. Al mismo tiempo, afectará seriamente el uso normal de otros equipos cercanos. La parte de la fuente de alimentación de LCD TV adopta la fuente de alimentación de conmutación. La razón del problema de interferencia electromagnética causada por la fuente de alimentación de conmutación es muy complicado. Al diseñar una fuente de alimentación de conmutación, es necesario evitar que la fuente de alimentación de conmutación interfiera con la red eléctrica y el equipo electrónico cercano; También es necesario fortalecer la adaptabilidad de la fuente de alimentación de conmutación al entorno de interferencia electromagnética.
